音诺恒RK3576 HDMI三屏异显主板方案 用于拼接屏多媒体播放盒和机顶盒
文章来源：音诺恒科技 发布时间：2025-09-09 浏览次数：20
为了满足市场对多屏异显的需求增长，音诺恒科技开发了一款基于瑞芯微RK3576的HDMI三屏异显主板方案YNH-A26，YNH-A26主板可用于多媒体播放和机顶盒使用。最大支持4K@60Hz输出，支持3个HDMI异显1080P输出。主板集成度高，功能齐全，是一款高性能高性价比的产品。

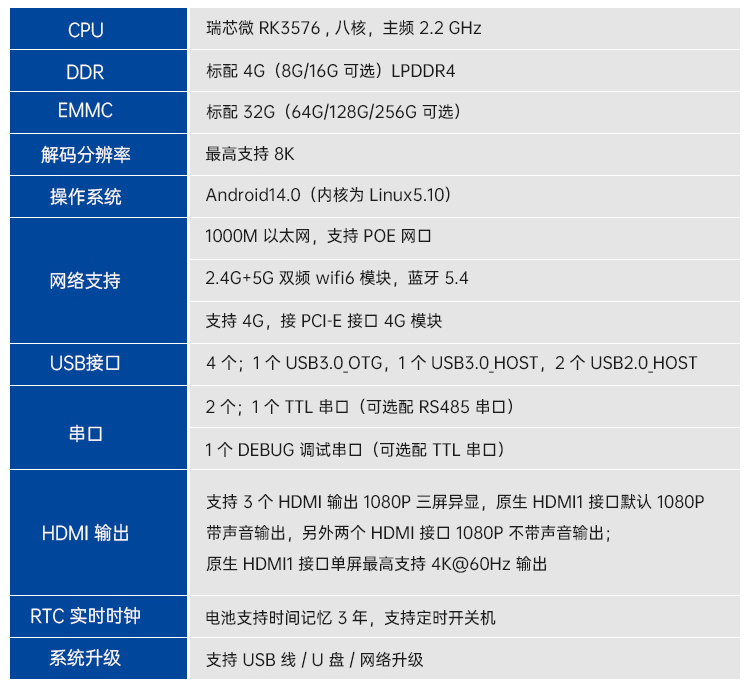

YNH-A26采用瑞芯微RK3576（四核A72+四核A53）ARM 64位处理器，频率高达2.2GHz，芯片自带6TOPS算力NPU，搭载 Android14.0系统（内核为Linux5.10），GPU采用ARM G52 MC3。可以支持有效的异构计算，满足图形密集型应用的需求。支持8K@30fps/4K@120fps解码(H.265/HEVC、VP9、AVS2、AV1)和4K@60fps解码(H.264/AVC)，4K@60fps编码(H.265/HEVC、H.264/AVC)。
它的特点是支持三个HDMI 1080P输出，支持三屏异显；原生HDMI1接口默认1080P带声音输出，另外两个HDMI接口1080P不带声音输出；原生HDMI1接口单屏最高支持4K@60Hz输出。满足商超、咖啡店、奶茶店等多屏需求的场景使用。

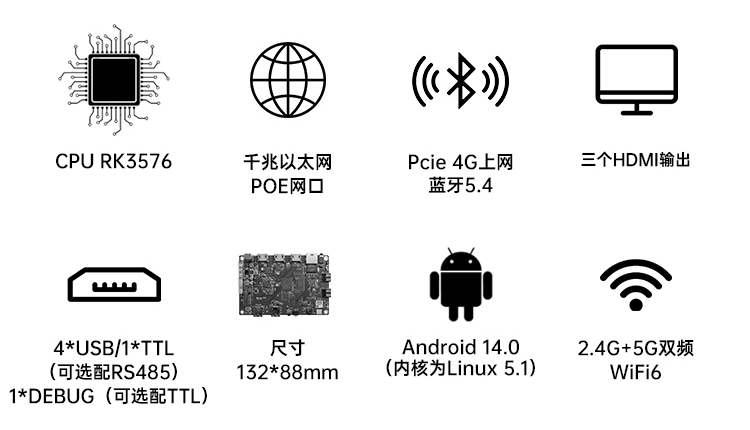

主板集成度高，拥有各类拓展功能接口，有效提高机顶盒、播放盒、拼接屏的扩展性，它拥有4个USB接口（1个USB 3.0_OTG，1个USB 3.0_HOST，2个USB 2.0_HOST）、2个串口（1个TTL串口（可选配RS485），1个DEBUG调试串口（可选配TTL串口））、4个I/O口；内置Audio-OUT耳机接口、uBoot升级按键等。
主板网络连接方式丰富，支持千兆以太网，同时支持选配POE网口；标配2.4G+5G双频wifi6模块，蓝牙 5.4；支持4G，接PCI-E接口4G模块上网。
YNH-A26可以适用于拼接屏、机顶盒、高清播放盒等设备中。主板尺寸为：132*88mm
